Cycle de Carnot appliqué à la roue thermo gravitationnelle

Une démarche inverse



D'habitude on construit un moteur puis on compare son rendement à celui de Carnot.

Pourquoi ne pas faire la démarche inverse? Fabriquer un moteur thermique suivant le cycle de Carnot.

C'est à dire maitriser les échanges thermiques durant les phases isothermes et adiabatiques tout en s'assurant de l'évolution géométrique du volume de gaz mais aussi de la pression qui pour la roue thermo gravitationnelle correspond à la Hauteur de liquide HL1 ou HL2 suivant la formule générale RTG.

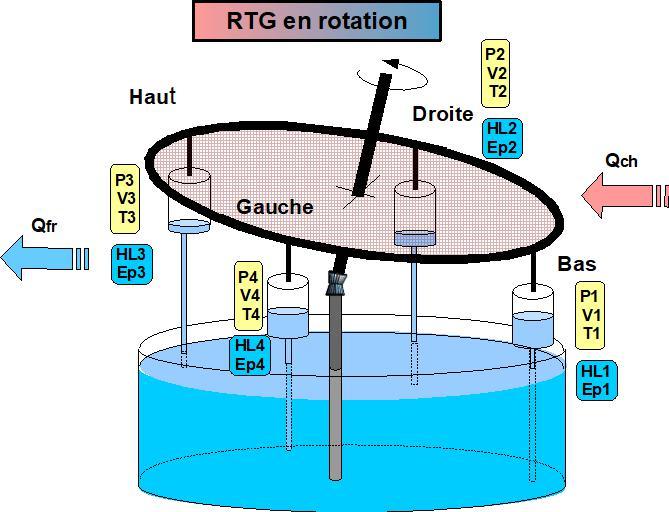

Rotation d'une chambre de la roue thermo gravitationnelle Cycle de CARNOT

Un cycle de Carnot pour chaque roue RTG

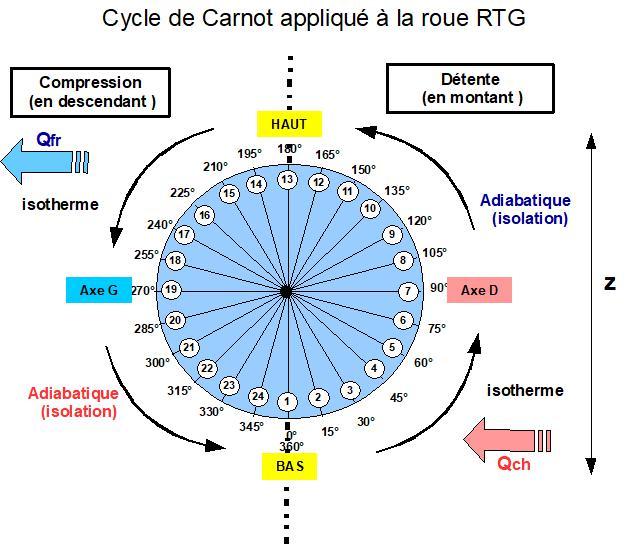

Pour se faire les cylindres traverse 4 zones ( 2 en montant et 2 en descendant) correspondant aux 4 phases.

En montant "détente
1er      phase     chambres dans une zone avec de l'air chaud (isotherme)
2ième  phase     chambres dans une zone avec de l'isolation (adiabatique)

En descendant "compression"
3 ième  phase    chambres dans une zone avec de l'air froid (isotherme)
4 ième   phase   chambres dans une zone avec de l'isolation (adiabatique)

Les valeurs dimensionnelles de la roue thermo gravitationnelle vont définir le volume de gaz (dimension de la chambre) , le volume de liquide (Hauteur de liquide HL) , le dénivelé Z (en fonction du rayon R de la roue et de son inclinaison α ). géométrie de la roue











Un cycle de Carnot pour chaque roue RTG

Les zones isothermes sont déterminées par un espace dans lequel les chambres puissent échanger de l'énergie avec l'extérieur:
    Exemple: rotation de 0 à 90° espace avec volume d'air chaud
                    rotation de 180 à 270° espace avec volume d'air froid

Les zones adiabatiques sont déterminées par un espace dans lequel les chambres n'échangent pas de chaleur avec l'extérieur (espace avec isolation thermique).
    Exemple: rotation de 90 à 180°   espace avec isolation thermique
                    rotation de 270 à 360° espace avec isolation thermique

Remarque: en fonction des critères dimentionnelles de la roue RTG et du cycle de Carnot, il sera possible de faire fonctionner la roue RTG à des températures différentes à condition de respecter le même Δ T.

Exemple: Tch 35°c    Tfr 30°c        Δ T= 35 - 30 = 5°c
                Tch 10°c    Tfr 5°c          Δ T= 10 - 5 = 5°c
