Les conditions roue en rotation

Les conditions thermodynamiques (n , T) roue en rotation

* Comme il reste toujours du iquide dans la chambre (ou dans le tube ) pendant la rotation alors toutes les chambres on la même quantité de gaz ( même nombre de moles n )
la relation  P V = n R T reste vraie.

La température


* Isotherme détente: CH1 à CH 2 équilibre des températuresT1 = T2 = Tch (Température chaude )
* Isotherme compression CH3 à  CH 4 équilibre des températures T3 = T4 = Tfr (Température froide )
                        Ecart de température entre les isothermes diamètralement opposés  ( T1 = T2 )  ≠ ( T3 = T4 )
* Variation des températures en  Adiabatique:
                        - détente " la température diminue "             Tch → Tfr      T2 > T3
                        - compression " la température augmente "    Tfr → Tch      T3 < T4
                                    Variation des températures diamètralement opposées en sens invers


Les conditions thermodynamiques ( PV, T,HL, P, V, Ep ) roue en rotation

Conclusion :
      - déséquilibre des températures diamètralement opposées.
      - la quantité de gaz dans la chambre ne change pas (même nombre de moles)  P V = n R T
      - Si   P V change alors T change (adiabatique)
      - Si   P V ne change pas alors T ne change pas (isotherme)

La gravité

* Toutes les chambres opposées horizontalement:
        - n'ont pas la même quantité de liquide (déséquilibre gravitaire) ce qui implique  HL2 < HL4  donc   P2 > P4  (rappel P = Patm - e g HL )
        - n'ont pas le même volume de gaz  ce qui implique  V2 > V4

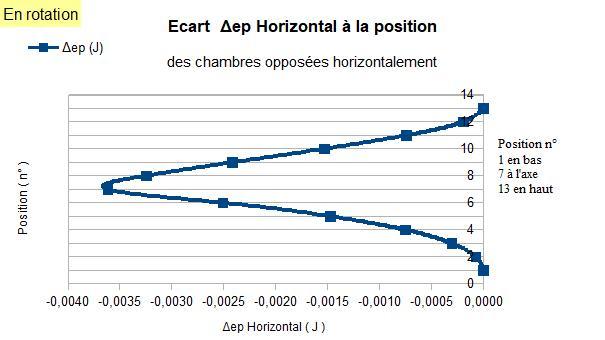

        - n'ont pas la même énergie potentielle  (déséquilibre gravitaire)  Ep2 < Ep4  d'où  Ep2 - Ep4 < 0 . La roue RTG fournit un couple de force sur l'axe.





Remarques:

* la dépression dans la chambre d'en bas est moins importante que celle d'en haut (HL1 < HL3 ). Donc on peut dire que la pression du gaz dans la chambre d'en bas est plus grande que celle d'en haut.P1 > P3
* la chambre d'en bas contient plus de liquide que celle d'en haut donc moins de volume de gaz V1 < V3
* l'énergie potentielle du liquide dans la chambre d'en bas est moins importante que celle d'en haut.
En bas plus de liquide dans la chambre mais moins d'énergie potentielle
En haut moins de liquide dans la chambre mais plus d'énergie potentielle (paradoxe ).

rapppel : HL  Hauteur de Liquide de la colonne d'eau entre la surface de liquide dans la chambre et la surface de liquide dans le bassin. (formule RTG générale ).

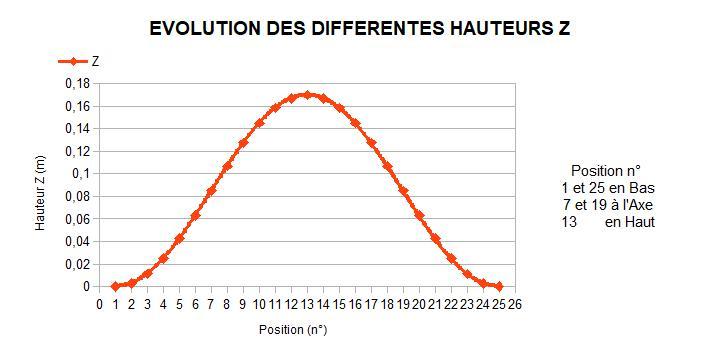

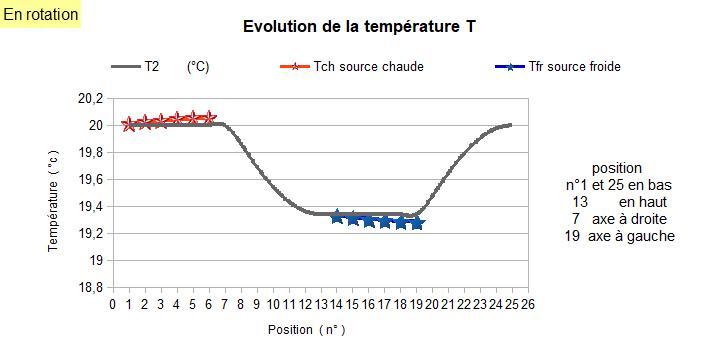

Les conditions géométriques ne changent pas ( roue arrêtée = roue en rotation ) - évolution de la température T

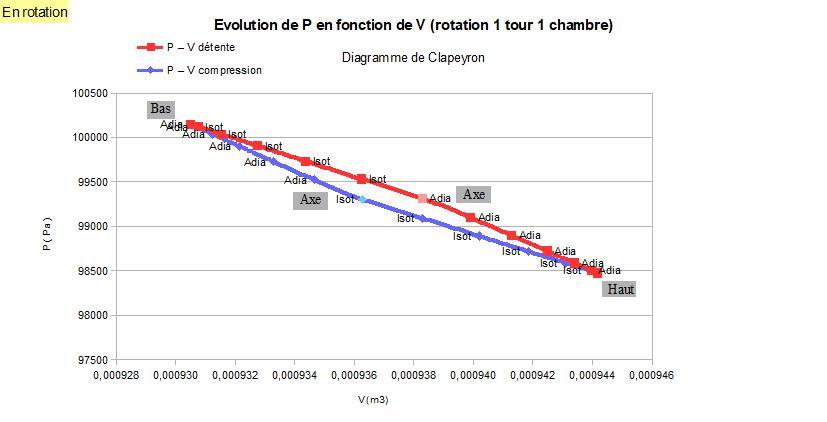

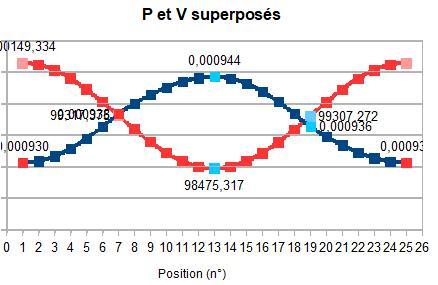

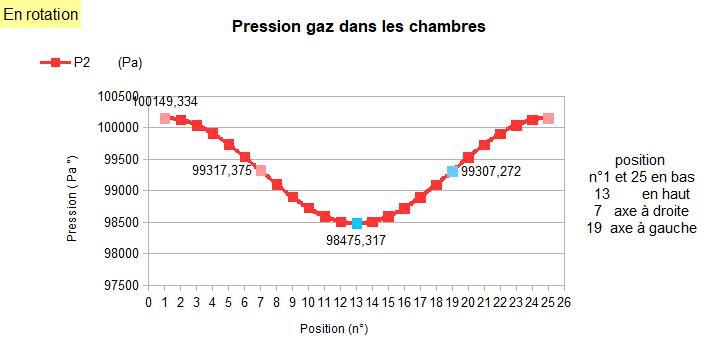

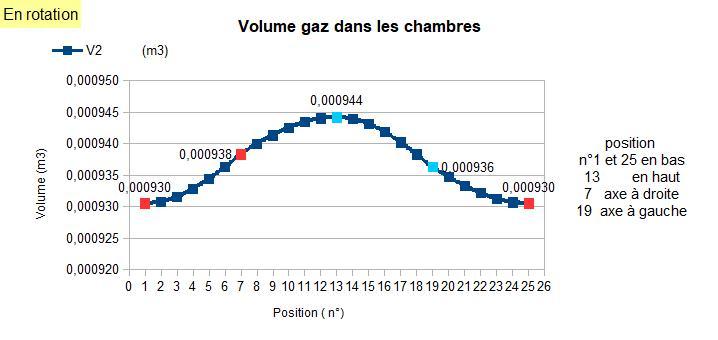

Les conditions thermodynamiques ( V , P ; V-P ) roue en rotation

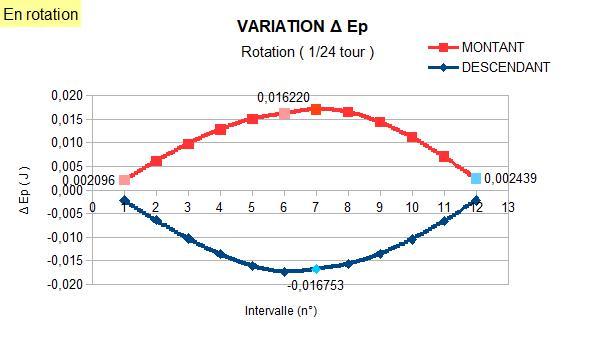

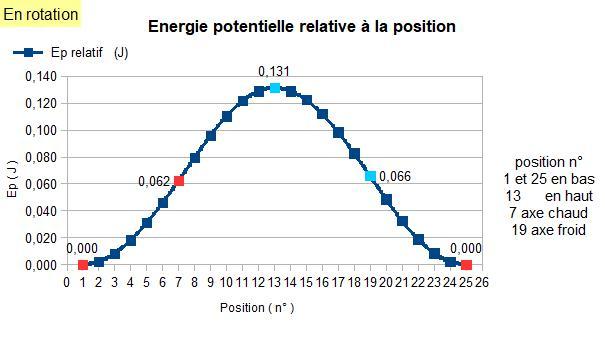

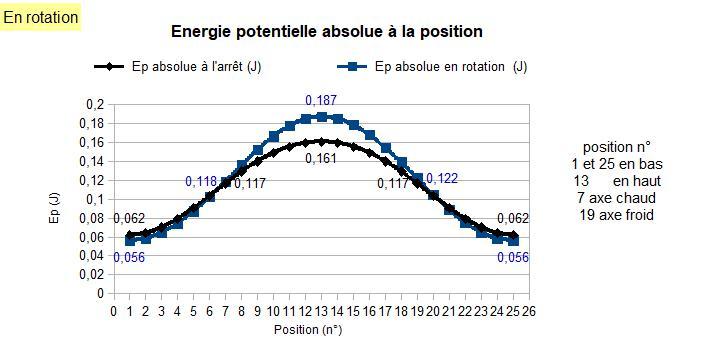

Energie potentielle Ep roue en rotation

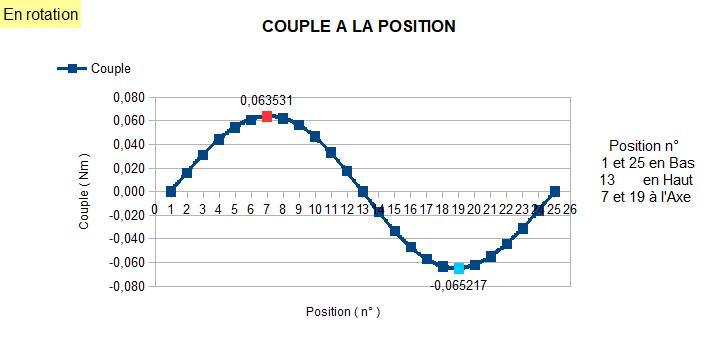

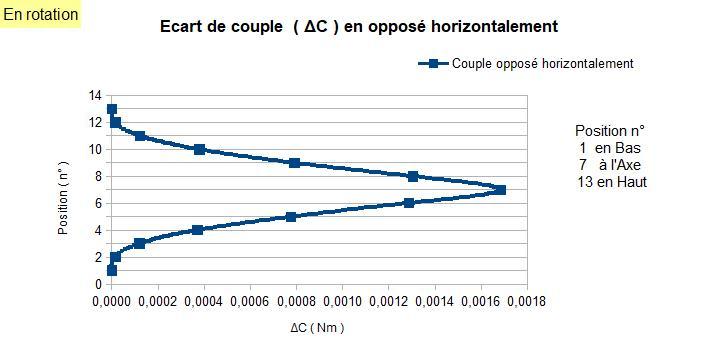

Couple (Nm) roue en rotation

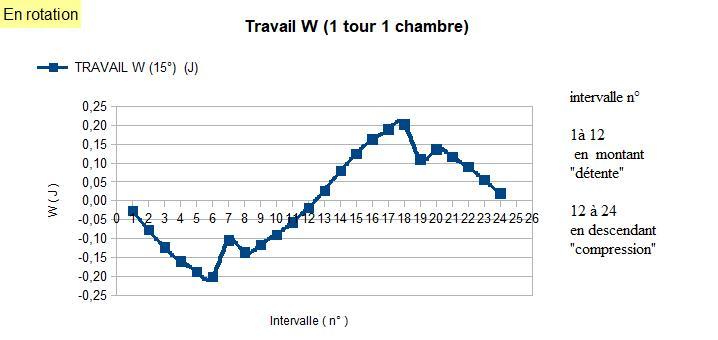

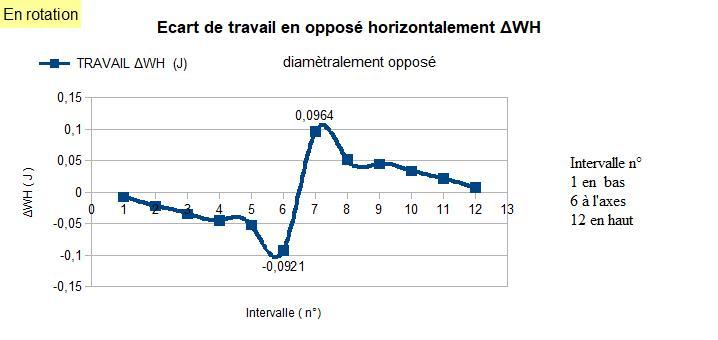

Travail W ( J ) roue en rotation

Questions / Réponses

  • De Christian Eb|14/06/2023

    Bonjour, Je découvre encore une autre déclinaison du moteur Stirling. Connaissez-vous le Fluidyne? Il ne tourne pas, son utilisation est pour le pompage de l'eau mais il y a peut être un retour d'expérience à récupérer. Je suis de formation ingénieur, j'enseigne les sciences et tout les systèmes de production d'énergies réalisables en auto-construction me passionne. Je souhaiterais pouvoir rester en contact avec vous. Vous avez mon adresse mail. Encore bravo pour ce travail. A bientôt, je l'espère. Bien cordialement, Christian Eb

  • L'équipe ROUE THERMO GRAVITATIONNELLE

    Bonsoir, oui j'ai pu voir Fluidyne mais de souvenir c'est deux clapets avec un déplacement de va et vient d'eau dans un tube.
    On chauffe une partie de tube qui contient de l'air qui se dilate et pousse sur une colonne de liquide qui pousse également une petite quantité d'eau dans un récipient. L'air se refroidit et se rétracte, la colonne d'eau revient en état d'équilibre en aspirant l'eau dans le puit. Puis le cycle alternatif se répéte. Dans ce procédé je ne vois pas le rôle de la gravité si ce n'est le retour de la colonne d'eau dans état d'équilibre.

    Merci pour votre soutien

    Je vais créer un espace membres afin de créer une communauté de gens passionnés pour le développement de la roue thermo gravitationnelle. On est pas au bout des surprises !!!

    Le plus étonnant dans cette roue c'est que la colonne d'eau attribue à l'air son poids (1000 fois plus grand) . Comme l'air et l'eau sont deux fluides alignés à la vertical , dans le cas présent si on chauffe que l'air, on peut peut dire qu'on chauffe la masse d'un corps mais pas son poids global.

    Cordialement
